在现代科技日新月异的今天，LED显示屏以其独特的优势，已成为智慧城市、平安校园、智能会议、商业广告、舞台表演、指挥调度、安防监控、大数据中心等多个领域不可或缺的信息传播媒介。然而，在LED显示屏光鲜亮丽的背后，供电技术这一核心支撑却往往被大众所忽视。今天，我们将深入剖析LED显示屏中的共阴供电技术和共阳供电技术，探讨它们之间的区别，并试图找出谁才是未来商显行业LED显示屏的核心精神支柱。
一、共阴供电技术：精准供电，高效节能
1、共阴LED显示屏供电技术概念与原理
共阴LED显示屏供电技术，简而言之，就是将LED显示屏中所有LED的阴极（负极）连接在一起，而每个LED的阳极（正极）则单独引出。这样，电流就会先经过LED灯珠，然后再流向集成电路（IC）的负极。这种设计使得正向压降降低，导通内阻变小，从而提高了供电效率。
2、共阴LED显示屏供电技术的优势与劣势
共阴LED显示屏供电技术相较于传统共阳技术，具有一系列显著的优势，但同时也存在一些劣势。以下是详细的分析：
⑴共阴LED显示屏供电技术优势
①低功耗与低热量：
▶精准供电：共阴LED显示屏采用将RGB分开供电的方式，精准分配电压电流到红、绿、蓝灯珠。红灯珠电压要求2.5V左右，蓝、绿灯珠电压要求3.8V左右，这样的供电方式电量损耗少，LED显示屏工作中产生的热量也低很多。
▶降低正向压降：电流先经过灯珠再到IC负极，使得正向压降变小，导通内阻也变小，从而降低了功耗。
▶减少散热需求：低功耗意味着产生较少的热量，有助于改善显示屏的散热性能，延长显示屏及其组件的使用寿命。同时，低热量的特性还可以节省空调等制冷设备，降低投资成本。
②高能效与长寿命：
▶提高电能转换效率：共阴技术能够使电源电压更接近LED的工作电压，减少了不必要的电压转换损失，从而提高整体系统的电能转换效率。
▶延长使用寿命：由于功耗降低和发热量减少，共阴LED显示屏的寿命得以延长。此外，低温运行环境也有助于提高LED的色彩饱和度和对比度，使得图像更加鲜明、细腻。
③稳定性与一致性：
▶增强稳定性：共阴技术能够使显示屏运行时的温度更低，减少因高温导致的性能衰减和故障率，提升系统整体稳定性。
▶亮度一致性：共阴技术有助于保持显示屏上各LED之间的亮度一致性，避免了因电流差异导致的亮度不均现象。
④环保与经济效益：
▶响应国家节能环保政策：共阴LED显示屏的节能特性符合国家倡导的节能环保政策，有助于减少能源消耗和碳排放。
▶降低运营成本：精准供电减少了LED显示屏的电量损耗，从而降低了运营成本。据数据统计，如果全部采用共阴LED显示屏，每年将为社会节省大量电能。
⑵共阴LED显示屏供电技术劣势
①技术成熟度与成本：
▶技术成熟度相对较低：相较于共阳技术，共阴技术目前尚处于发展阶段，技术成熟度相对较低。这可能导致在量产化过程中遇到一些技术难题和挑战。
▶初期成本较高：由于共阴技术需要定制化的芯片、封装和PCB等产业链各端配合，初期成本可能较高。然而，一旦实现了量产和标准化生产，成本有望逐渐降低。
②专利问题：
▶专利限制：共阴技术的相关专利可能掌握在少数企业手中，这可能对技术的推广和应用造成一定的限制。行业需要积极查找共阴技术已公开的资料以及相关技术，寻找使用共阴技术的有利条件，提高共阴技术的使用程度。
共阴LED显示屏供电技术具有低功耗、高能效、长寿命、稳定性和一致性好等优势，但同时也存在技术成熟度相对较低、初期成本较高以及专利问题等劣势。随着技术的不断发展和完善，相信共阴LED显示屏将在未来市场上占据更加重要的地位。
3、共阴LED显示屏供电技术的应用场景
共阴LED显示屏供电技术是一种基于共阳架构改善方式，达到LED显示屏节能的技术方案。它采用将LED灯珠的R、G、B（红、绿、蓝）分开来供电，精准地分别为R、G、B灯珠分配电流电压，因为R、G、B灯珠所需要的最佳工作电压和电流是不相同的。这种供电方式可以降低正向压降，减小导通内阻，从而实现降低屏体发热、减少功耗、高效响应的理想节能效果。共阴LED显示屏供电技术的主要应用场景包括但不限于以下几个方面：
⑴室内应用场景
①控制室与会议室：在这些需要高精度显示和长时间运行的场所，共阴LED显示屏以其低功耗、低热量、长寿命的特点，成为理想的选择。它不仅能提供稳定的显示效果，还能有效降低运行成本。
②展览展示：在各类展览和展示活动中，共阴LED显示屏能够呈现出高亮度、高对比度的图像，吸引观众的注意。同时，其节能特性也有助于降低展览的运营成本。
③企业大堂与奢华住宅：在这些需要展示高端形象和品质的场所，共阴LED显示屏能够以其出色的显示效果和节能性能，提升整体的视觉体验和环境品质。
⑵户外应用场景
①户外广告屏：户外广告屏通常需要长时间运行，并且面临复杂的环境条件。共阴LED显示屏以其低功耗、低热量、高亮度、高对比度的特点，成为户外广告屏的理想选择。它能够在各种光线条件下清晰地显示广告内容，同时降低运行成本和维护成本。
②广电演播室：广电演播室对显示设备的要求极高，需要呈现出高质量的图像和稳定的性能。共阴LED显示屏以其出色的显示效果和稳定性，能够满足广电演播室的需求，提升整体的制作和播出质量。
⑶特殊应用场景
①节能与环保要求高的场所：在一些对节能和环保要求极高的场所，如绿色建筑、环保展览等，共阴LED显示屏能够以其显著的节能效果，为这些场所的节能和环保目标做出贡献。
②需要长时间连续运行的场所：在一些需要LED显示屏长时间连续运行的场所，如监控中心、数据中心等，共阴LED显示屏能够降低运行成本和维护成本，提高整体的经济效益。
共阴LED显示屏供电技术以其出色的节能性能、稳定的显示效果和广泛的应用场景，在LED显示屏市场中占据着越来越重要的地位。随着技术的不断发展和市场的不断扩大，共阴LED显示屏供电技术有望在更多的领域得到应用和推广。
二、共阳供电技术：成本低廉，应用广泛
1、共阳LED显示屏供电技术概念与原理
与共阴技术相反，共阳LED显示屏供电技术是将所有LED的阳极（正极）连接在一起，而每个LED的阴极（负极）则单独引出。这样，电流就会从PCB板流向LED灯珠，为红、绿、蓝三种灯珠统一供电。
2、共阳LED显示屏供电技术的优势与劣势
共阳LED显示屏供电技术相较于传统的共阴LED显示屏供电技术，在多个方面具有显著的优势，同时也存在一些劣势。以下是对其优势与劣势的详细分析：
⑴共阳LED显示屏供电技术优势
①低功耗：
▶节能显著：共阳LED显示屏只需控制一个信号即可点亮多个LED，相较于传统的共阴显示屏，功耗可以降低50%以上。这种低功耗特性有助于降低运行成本，特别是在需要长时间运行的场合下更为显著。
②长寿命：
▶减少损耗：由于共阳LED显示屏的电压和电流都比较小，因此可以延长LED的使用寿命。这减少了因LED损坏而需要更换的频率，降低了维护成本。
③显示效果好：
▶高亮度与高对比度：共阳LED显示屏能够实现高亮度、高对比度的显示效果，尤其在室外环境下，其显示效果更为出色。这有助于在各种光线条件下提供清晰的视觉体验。
显示内容丰富：
▶多样化显示：由于共阳LED显示屏的控制电路相对简单，因此可以实现更为丰富的显示内容，如动态文字、动画、图像等。这增加了其在广告、宣传等领域的应用价值。
安装与维护简便：
▶简化设计：共阳LED显示屏的结构相对简单，有助于降低安装和维护的复杂度。这使得其在各种应用场合下的部署更为便捷。
⑵共阳LED显示屏供电技术劣势
①成本可能较高：
▶初期投资：虽然共阳LED显示屏在长期使用中具有显著的节能效果，但其初期投资成本可能相对较高。这主要是由于其采用了更为先进的供电技术和材料所致。
②技术成熟度：
▶市场普及度：相较于传统的共阴LED显示屏，共阳LED显示屏在市场上的普及度可能较低。这意味着在技术支持、售后服务等方面可能存在一定的局限性。
③对控制电路的依赖：
▶稳定性要求：由于共阳LED显示屏的所有LED阳极都连接在一起，由控制电路依次控制LED阴极发光，因此其对控制电路的依赖度较高。如果控制电路出现问题，可能会影响整个显示屏的正常运行。
共阳LED显示屏供电技术具有显著的节能效果、长寿命、良好的显示效果和丰富的显示内容等优势，但同时也存在成本较高、技术成熟度有限以及对控制电路依赖度高等劣势。在实际应用中，需要根据具体需求和预算来权衡选择。
3、共阳LED显示屏供电技术的应用场景
共阳LED显示屏供电技术，凭借其独特的优势和特点，在多个领域和场景中得到了广泛的应用。以下是一些主要的应用场景：
⑴商业广告与宣传
①户外广告牌：共阳LED显示屏的高亮度和高对比度使其成为户外广告牌的理想选择。它能够在各种光线条件下清晰地展示广告内容，吸引行人的注意。

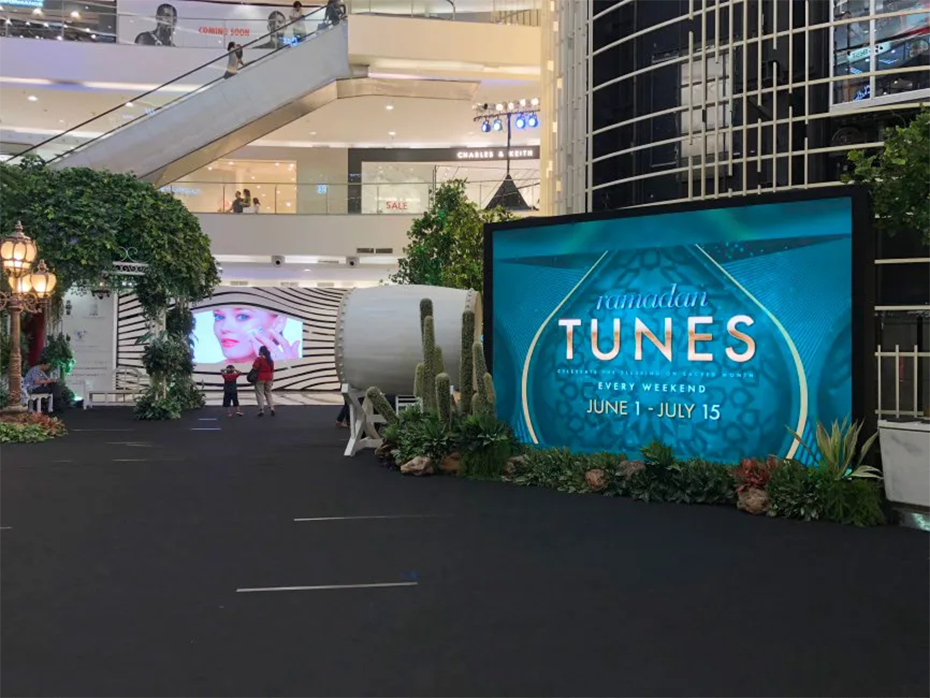

②商业宣传：在商场、展览会等商业活动中，共阳LED显示屏可以用于展示产品信息、促销活动等，增强宣传效果。
⑵交通与信息指示
①交通信号灯：共阳LED显示屏在交通信号灯中有广泛应用，如红绿灯、指示牌等，其高亮度和清晰的显示效果有助于提高道路交通的安全性和效率。
②信息显示屏：在车站、机场等公共场所，共阳LED显示屏可以用于显示班次信息、天气预报等，为旅客提供便利。
⑶娱乐与演出
①舞台背景：在演唱会、戏剧演出等场合，共阳LED显示屏可以作为舞台背景，展示丰富的视觉效果，增强演出氛围。
②户外演出：在户外演出中，共阳LED显示屏的高亮度和防水性能使其成为理想的显示设备，能够应对各种恶劣天气条件。

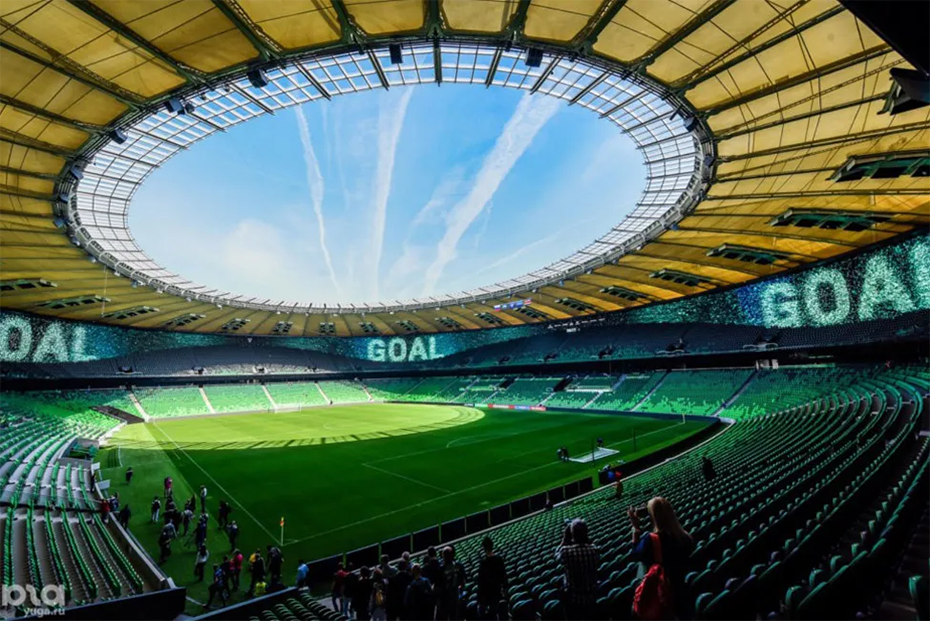

⑷体育场馆与赛事
①比分显示屏：在体育场馆中，共阳LED显示屏可以用于显示比分、计时等信息，让观众能够实时了解比赛进程。
②赛事直播：在大型体育赛事中，共阳LED显示屏可以用于现场直播比赛画面，为观众提供身临其境的观赛体验。
⑸公共建筑与设施
①建筑外墙：共阳LED显示屏可以用于建筑外墙的装饰和照明，展示动态图像和文字，提升建筑的美观性和科技感。
②公共设施：在公园、广场等公共设施中，共阳LED显示屏可以用于播放公益广告、宣传片等，提高公众的认知度和参与度。
共阳LED显示屏供电技术因其高亮度、高对比度、低功耗和长寿命等特点，在商业广告、交通指示、娱乐演出、体育场馆以及公共建筑与设施等多个领域和场景中得到了广泛的应用。随着技术的不断进步和市场的不断拓展，共阳LED显示屏供电技术有望在更多领域发挥重要作用。
三、供阴供电技术与供阳供电技术有哪些区别？
供阴供电技术（共阴供电技术）与供阳供电技术（共阳供电技术）在LED显示屏领域有着显著的区别，主要体现在供电方式、电压分配、能耗与发热量、电路设计复杂性以及应用场景等方面。以下是对这两种技术的详细对比：
⑴供电方式：
①共阴供电技术：电流先经过LED灯珠，再到IC负极。这种方式使得正向压降降低，导通内阻减小，有助于降低能耗和发热量。
②共阳供电技术：电流从PCB板流向LED灯珠，统一供电。这种方式可能导致电路正向压降增大，能耗和发热量相对较高。
⑵电压分配：
①共阴供电技术：能够精准分配电压电流到红、绿、蓝（R、G、B）灯珠。由于R、G、B灯珠的最佳工作电压和电流不同，共阴技术能够分别满足它们的需求，实现精准供电。
②共阳供电技术：通常给R、G、B灯珠一个高于其需求的统一电压（如5V）。这种方式可能导致部分灯珠过电压工作，增加能耗和发热量。
⑶能耗与发热量：
①共阴供电技术：由于精准供电和正向压降低，共阴LED显示屏的能耗和发热量相对较低。这有助于降低运行成本和维护成本。
②共阳供电技术：由于统一供电和正向压降大，共阳LED显示屏的能耗和发热量相对较高。这可能导致更高的运行成本和维护成本。
⑷电路设计复杂性：
①共阴供电技术：电路设计相对复杂，需要精密的电压调节和控制。这增加了初期设计的难度和成本，但从长远来看，节能效果显著。
②共阳供电技术：电路设计相对简单，不需要复杂的电压调节和控制。这降低了初期设计的难度和成本，但在能耗和发热量方面可能不如共阴技术。
⑸应用优势与场景：
①共阴供电技术：由于其节能、低温升、长寿命和显示效果佳等优势，共阴LED显示屏适用于高性能、低能耗要求的场合，如户外广告屏、高端显示设备等。
②共阳供电技术：虽然共阳LED显示屏在能耗和发热量方面可能不如共阴技术，但其初期成本低，适用于对能耗和发热量要求不高的场合或预算有限的项目。
共阴供电技术与共阳供电技术在多个方面存在显著差异。在实际应用中，应根据具体需求、预算以及性能要求来选择合适的供电技术。
四、供阴供电技术与供阳供电技术如何选择？
在选择供阴供电技术（共阴供电技术）与供阳供电技术（共阳供电技术）时，需要综合考虑多个因素，包括应用场景、性能要求、预算以及长期运营成本等。以下是一些建议，以帮助您做出更明智的选择：
1、应用场景
⑴户外广告与高端显示：如果应用场景是户外广告牌、高端显示设备等，需要高性能、低能耗和长寿命的LED显示屏，那么共阴供电技术可能是更好的选择。共阴技术能够精准供电，降低能耗和发热量，提高LED显示屏的稳定性和寿命。
⑵预算有限的项目：如果项目预算有限，且对能耗和发热量要求不高，那么共阳供电技术可能是一个经济实惠的选择。共阳技术的初期投资成本较低，电路设计相对简单。
2、性能要求
⑴高亮度与高对比度：如果应用需要高亮度、高对比度的显示效果，如舞台背景、体育场馆显示等，共阴供电技术可能更适合。共阴技术能够提供更好的显示效果，满足这些高性能要求。
⑵基本显示需求：如果应用只需要基本的显示功能，如交通指示牌、室内信息显示屏等，共阳供电技术可能足够满足需求。
3、长期运营成本
⑴节能与维护：从长远来看，共阴供电技术的节能效果显著，能够降低长期运营成本。此外，由于发热量低，共阴LED显示屏的维护成本也相对较低。因此，如果考虑长期运营成本，共阴技术可能更具优势。
⑵初期投资：虽然共阴技术的初期投资可能较高，但通过节能和维护成本的降低，可以在较短时间内收回投资成本。而共阳技术的初期投资较低，但长期运营成本可能较高。
4、技术成熟度与可靠性
⑴技术成熟度：共阳供电技术相对成熟，市场应用广泛，具有较高的可靠性。而共阴供电技术作为较新的节能技术，其技术成熟度和可靠性也在不断提升。
⑵供应商选择：在选择供电技术时，还应考虑供应商的信誉、售后服务和技术支持等因素。选择有良好口碑和丰富经验的供应商，可以确保LED显示屏的质量和性能。
5、综合考虑
⑴综合评估：在做出选择之前，建议对共阴和共阳供电技术进行综合评估。考虑应用场景、性能要求、预算以及长期运营成本等因素，权衡利弊后做出决策。
⑵咨询专家：如果条件允许，可以咨询LED显示屏领域的专家或技术人员，了解更多关于共阴和共阳供电技术的专业意见和建议。
选择供阴供电技术还是供阳供电技术取决于具体的应用场景、性能要求、预算以及长期运营成本等因素。通过综合考虑这些因素，并咨询专业人士的意见，您可以做出更明智的选择。
随着科技的不断进步和市场需求的增长，LED显示屏的发展前景十分广阔。共阴技术在能效、散热以及长期运营成本方面展现出显著优势，有望成为未来户外显示应用的新宠。然而，共阴技术目前还面临着生产成本高、产业链配套不完善等问题，要实现更大规模的推广和应用还需行业共同努力。同时，共阳技术也将在常规间距的LED显示屏市场中继续占据重要地位。未来，随着技术的不断创新和产业链的逐步完善，LED显示屏将更加节能、环保、高效，为人们带来更加丰富多彩的视觉体验。
